产品/product:

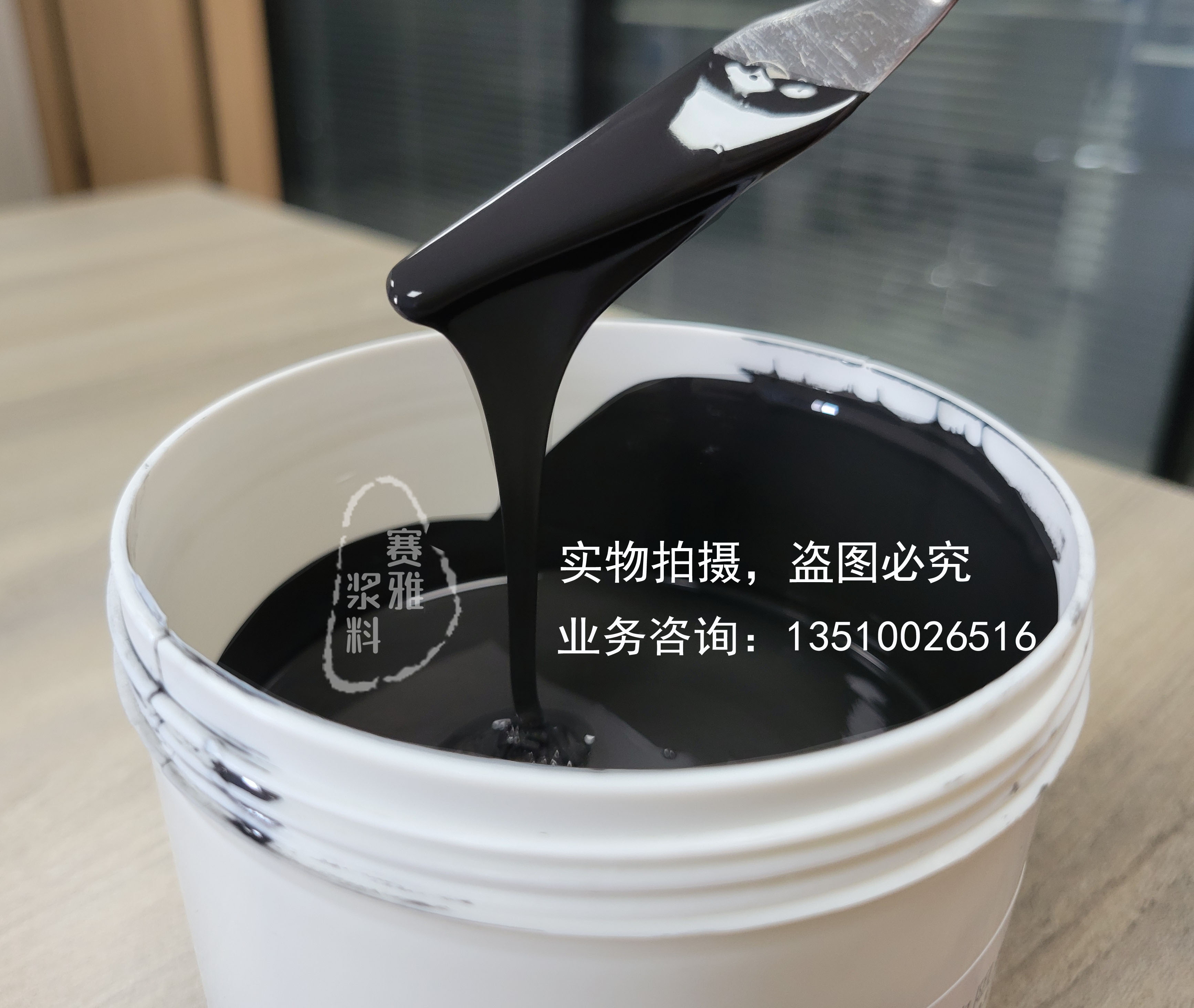

大功率电阻浆料/ High-power Resist paste

料号/Part number:

05H06 series

基材

Substrate

氧化铝陶瓷

96% alumina、surface roughness 3-5μm

印刷

Printing

200-250目丝网印刷

200-250 mesh stainless screen

流平

Levelling

室温下流平5-15分钟（时间根据流平的实际情况决定）。

5-15min minutes at room temperature

干燥

Drying

通风烘箱烘烤100-150℃，10-15分钟

（空考温度低于300℃，可根据烘烤的实际情况决定烘烤时间。）

100-150℃  10-15 min

烧结

Firing Condition

隧道炉空气气氛下烧结，峰值850±2℃（推荐值），9-11分钟。

Atmospheric firing in belt furnace with peak time of 9-11 Minutes at 850±2℃

Thinner

ST1000，ST1001

性能Characteristic

标准Standard

测试方法及条件

Test method and conditions

1

Fineness

≤8μm

FOG test

2

Viscosity

100-200Pa.s

Brookfield HBT utility cup and spindle (SC4-14/6R), 10rpm, 25±1℃，

Brookfield HBT（博利飞）粘度计， 转子SC4-14/6R), 10rpm, 25±1℃

粘度可根据用户实际需要调节。

特性

Characteristics

Standard

标准

测试方法和条件

Test method and conditions

3

外观

Appearance

紧凑，致密

Compact and unknit

Eyeballing

4

方阻值

Resistivity

如下表格

As below form

标准膜厚10μm

Standard film thickness is 10mm.

温度系数

TCR

如下表格

As below form

HTCR 25-125℃

ESD

如下表格

As below form

2000V 1s 5times

STOL

如下表格

As below form

功率密度1W/mm² ，2.5倍电压（最大1000V）

Unit Power 1W/mm²  2.5 rating voltage（Max 1000V）

功率负荷

Power Load

如下表格

As below form

比功率1W/mm² , 2hr

Unit Power 1W/mm²,2 hours

Product NO

料号

方阻

（Ω/□）

Tolerance

（Ω/□）

主要成份

Main Compositions

TCR

（ppm/℃）

ESD

（%）

Firing Temp（℃）

05H06-0R2

0.2

±15%

Ag、 Pd 、RuO₂

-200～+700

850

05H06-1R0

1.0

±15%

Ag、 Pd 、RuO₂

-200～+500

05H06-4R0

4.0

±15%

Ag、 Pd 、RuO₂

±100

±1

05H06-6R0

6.0

±15%

Ag、 Pd 、RuO₂

05H06-8R0

8.0

±15%

Ag、 Pd 、RuO₂

05H06-011

10

±15%

RuO₂

05H06-021

20

±15%

RuO₂

05H06-101

100

±15%

RuO₂

05H06-102

1K

±15%

Pb₂Ru₂O₆

05H06-103

10K

±15%

Pb₂Ru₂O₆

05H06-104

100K

±15%

Pb₂Ru₂O₆

05H06-105

1M

±15%

Pb₂Ru₂O₆

05H06-106

10M

-30%

Pb₂Ru₂O₆

±200
