铂浆Pt paste
|
电极铂浆，传感器铂浆，共烧铂浆，发热铂浆 |
||
|
料号 P/N |
成份Ingredient |
主要特点，应用领域 Application field, Main feature |
|
55H-1805 |
铂浆 Pt paste |
铂电极，850~950℃烧结，传感器，铂电极使用, 性价比高 Pt electrode，thick film circuit, sensing element, 850~950℃sintering |
|
55H-1803 |
铂浆Pt Paste |
铂电极，850~1300℃烧结，满足大多数外电极，高温共烧要求，电阻率比55H-1805更小，可反复多次回烧。店长推荐
Pt electrode，thick film circuit, sensing element, 850~1300℃sintering, Resistance is smaller than 55H-1805, Recommend |
|
55H-1803D |
铂浆Pt paste |
共烧铂电极，1000~1300℃高温共烧，传感器共烧电极，铂电极，薄层与铂丝连接，耐温1400~1500℃，能满足1000℃内长期工作，可反复多次回烧。 Co-firing Pt electrode，sensing element, 1000~1300℃sintering,，connect Pt layer and pt wire, maximum temperature 1400~1500℃，enduring work 1000℃ long time |
|
55L-2209 |
低温铂浆 |
单组分低温铂浆，可提供优良的导电性和薄膜粘接性，有着良好的印刷性、抗氧化性、柔性， 可丝网印刷、点胶，喷涂。 80~150℃烘干，仅限PET、PC、PI等柔性基材使用 |
|
55H18 |
发热铂浆Pt heating paste |
发热元件铂浆，850~1300℃烧结，用来做发热电阻器件，高温性能稳定 Used to do heating component, high temperature performance stability, 850~1300℃sintering |

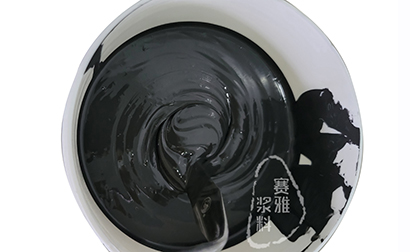

铂浆是由纯铂微颗粒，有机物和粘合剂经过混合压制成的均匀膏状浆料。铂有着极其稳定的金属属性，在传感器电极，高温共烧元件上发挥着重要的作用。
施工工艺：
1. 施工工艺。
本系列铂浆适合大多场合应用场景，丝网印刷，点胶，简单的手工涂抹均可。印刷后放置5~10分钟。
2. 烘干，放入烘箱150℃，烘干10分钟（链式隧道炉烧结本步骤可忽略），
3，烧结，5~8℃每分钟升温，峰值最低温度850℃，10分钟。（根据实际工艺需要可以烧到950℃，更高的烧结温度膜层会达到较优，电阻也会比较小。使用铂浆很多场合就是需要铂高温下的稳定性，所以铂浆最高可以烧到1400-1500℃膜层还会比较稳定。使用时可以根据需要选择不同的烧结温度，铂浆都能胜任。）
4. 耐温性能。铂层在-40~125℃范围内完全稳定不会发生任何变化。但有的铂浆烧结后要长期在高温下工作，有的甚至长期在1000℃左右，我们开发了不同的浆料类型来满足各个环境。
55H-1805, 850℃烧成，性价比较高
55H-1803, 850℃烧成，电阻较小，店长推荐
55H-1803D, 1000~1250℃烧成，能满足1000℃内长期工作
产品规格书/Specification
|
产品/product: |
低温铂浆/ Silver paste |
|
料号/Part number: |
55L-2209 |
※ 80~150℃加热固化铂浆
※ 适用于柔性基材
※ 点胶，印刷均可
适用范围/Application:
单组分导体浆料系列，PET、PC等片材上均可使用，可提供优良的导电性和薄膜粘接性，有着良好的印刷性、抗氧化性、柔性和极强的附着力，其导电性能不会因为印刷后的加工成型或产品使用时的弯曲变化发生大的偏移，丝网印刷、喷涂均可。
使用条件/Operating conditions：
|
基材 Substrate |
PET、聚酯薄膜等片材 Suitable for Pet, PI etc |
|
使用方法 Method of use |
200-250 mesh stainless screen 200-250目丝网印刷 |
|
流平 Levelling |
3-5min minutes at room temperature 室温下流平3-5分钟（时间根据流平的实际情况决定） |
|
固化 Curing conditions |
在恒温烘箱80-150℃，8-30min 80-150℃，10-30 mins (For reference, the baking temperature and baking time can be set according to actual needs) (仅供参考，具体烘烤温度和烘烤时间可根据实际需要设定) |
|
稀释剂 Thinner |
ST1001 |
性能/Characteristics：
1. 浆料性能/Paste Characteristics：
|
性能Characteristic |
标准Standard |
测试方法及条件 Test method and conditions |
|
|
1 |
Fineness 细度 |
≤15μm |
FOG test |
|
2 |
Viscosity 粘度 |
80-220Pa.s |
Brookfield HBT utility cup and spindle (SC4-14/6R), 10rpm, 25±1℃， Brookfield HBT（博利飞）粘度计， 转子SC4-14/6R), 10rpm, 25±1℃ 粘度可根据用户实际需要调节。 |
|
3 |
固体含量 content |
65-70% |
铂pt |
2. 烧结后特性/Characteristics after curing：
在1烧结条件下，Check fired film produced under the conditions specified in 1）,
|
特性 Characteristics |
Standard 标准 |
测试方法和条件 Test method and conditions |
|
|
4 |
Resistivity 方阻 |
20~30Ω/□ |
固化膜厚8-20μm，测试图形100mm*1mm Cured film thickness 10-25μm, test pattern 100mm * 1mm |
|
5 |
硬度 Hardness |
2H |
铅笔硬度 Pencil hardness |
|
6 |
附着力 Adhesion |
无脱落 Not fall off |
|
保存条件，有效期/Storage condition and Term of validity
产品应在5-15℃的环境温度下密封储存，有效期为产品发货之日起六个月。
The product shall be guaranteed for 6 months after shipping date, keep tightly under at 5-15℃
包装方式/Packaging method：
标准包装，1000g/罐, 样品可按要求分装
Standard package 1000g/can，if you need sample to test, available 200g with small package.
