多层薄膜开关导电银浆中银迁移的预防和处理

2022-03-18   点击量:

  薄膜开关由多层薄膜组成,不同材料构成的薄膜层发挥着不同的作用,共同完成薄膜开关在电器产品上的功能。其中电路层是薄膜开关的主要功能层,它是按照电路产品所要求的功能而设计的电子线路,将导电银浆印在PVC、PC或PET材料上,再与面板层和隔离层合成薄膜开关。在制造薄膜开关电路层时,需要注意银迁移的预防和处理。

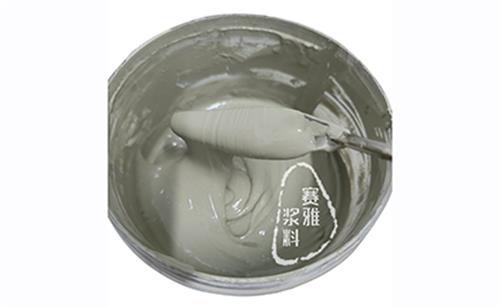

导电银浆



  多层薄膜开关导电银浆中银迁移的预防和处理:

  1、尽可能使银电路(导线)以外的间隙加宽,且保持低电压(电势);

  2、在银电路上可加涂一层厚度>30μm的碳浆或蓝色透明绝缘油墨;

  3、为防止银在潮湿环境加速迁移,设计时在薄膜开关周围应加排气孔;

  4、注意印刷环境的卫生条件,在网印绝缘涂层时应避免灰尘及针孔,若灰尘杂物落入导线电路间,在一定条件下可能引起电性能下降;

  5、网印的银浆线路绝缘护层若因固化不足或溶剂过量,会降低绝缘层的绝缘性能,从而降低了银在潮湿空气介质中的抗迁移性能。

  网印导电银浆后的干燥,应采用以下3阶段的固化方式:

  a. 2/3时间(规定温度);b. 室温放置1~2 h;c. 红外干燥采用1/3时间(规定温度)。

  这样可使电阻达到最佳值。

  使用保护绝缘涂层、透明绿油墨,UV光固应彻底,即波长180~420nm,功率80~120W/cm。过UV速度调节准确,采用的丝网为160~300目/英寸(64~120T/cm,视情况选用)。

  文章内容由赛雅浆料整理,希望对大家有帮助。更多关于银浆、导电银浆的内容,欢迎留言或来电咨询。
