赛雅公司简介

铂浆怎样使用?多少度烧结?使用中有哪些常见问题?

2022-02-18   点击量:

铂浆做为贵金属电子浆料,有着及其重要的地位,关于铂浆的问题探讨如下。





铂浆料怎样施工使用?

铂浆烧结温度是多少?最低烧多少可以烧成?最高烧多少度不会烧坏?

铂浆都有哪些用途?

铂浆工艺过程中应该注意哪些问题?

铂浆要长期在高温下工作,会不会有问题?都会有哪些状况?

铂浆使用过程中都有哪些常见问题?

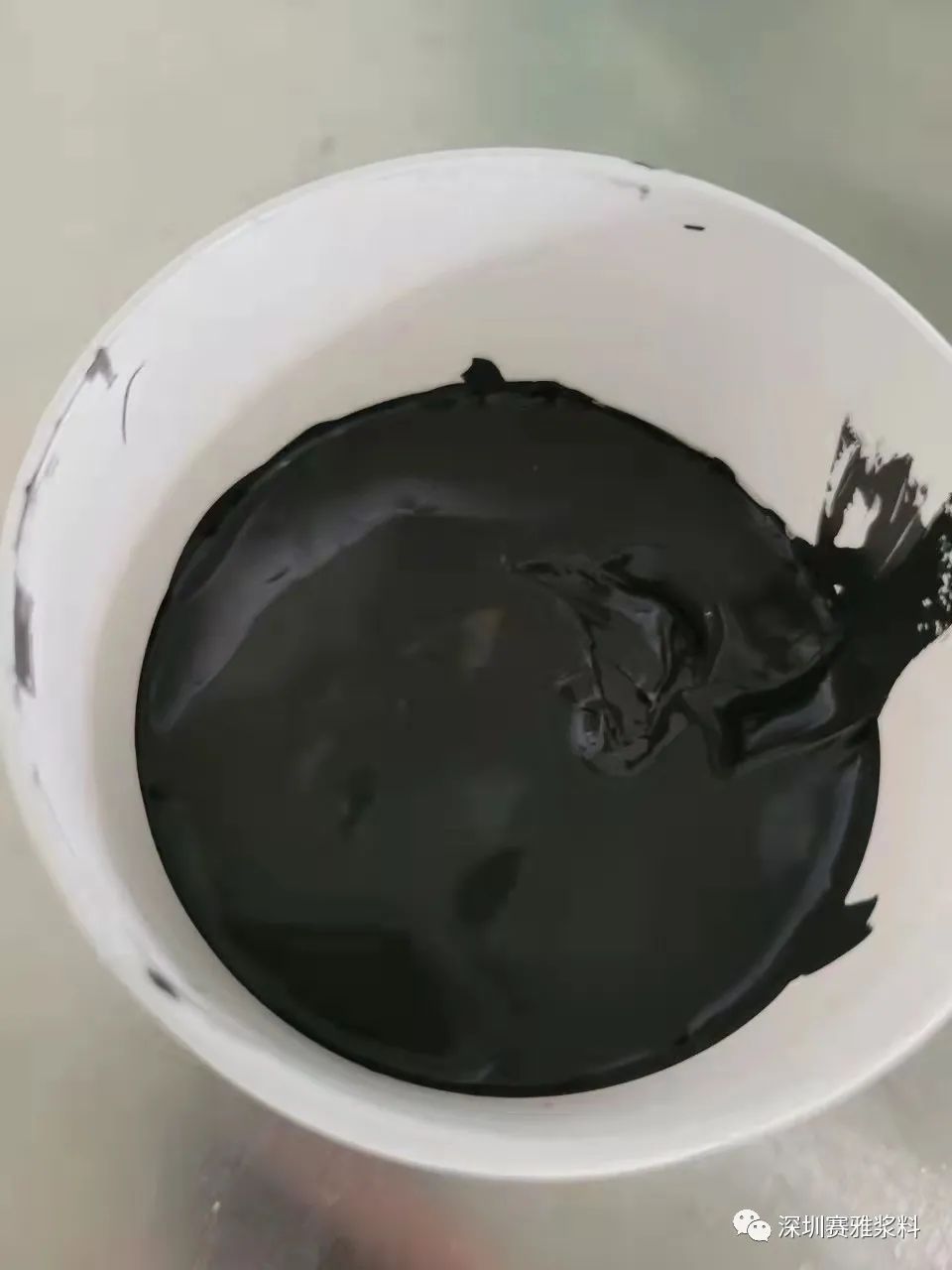

铂浆是由纯铂微颗粒,有机物和粘合剂经过混合压制成的均匀膏状浆料。铂有着极其稳定的金属属性,在传感器电极,高温共烧元件上发挥着重要的作用。

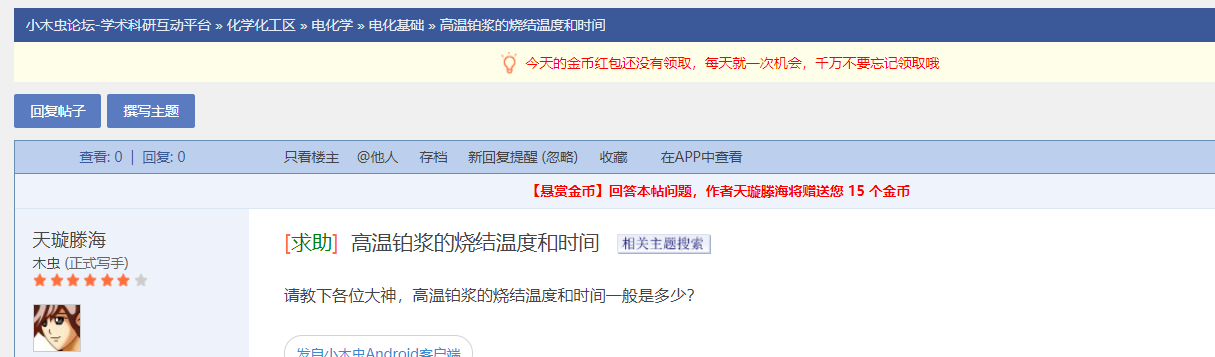

在其使用上,经常有人拿不准, 例如小木虫上这一问,就很典型,

对于大多场合应用场景,一般使用丝网印刷工艺,达到均匀,清晰的电极图形。尽量不要用涂抹方式,膜层薄厚不均匀,线条不清晰,烧结后问题多多,轻则电阻组不均匀,膜层有龟裂纹,严重则与基材剥离,不能形成理想的导电层。

印刷好后,150℃,烘干10分钟,5~8℃每分钟升温,峰值最低温度850℃,10分钟,这是铂浆能完全烧成的最低条件要求。但是有时因为各种条件限制,有时候不允许烧这么高温度,低于850℃烧结会怎样,我做了实验,烧到800℃,测试结果是能够金属化,但是电阻偏大,附着力不是非常牢靠,如果要求不是很高,勉强也可以使用。把温度再降低到750℃,烧结后测试,基本上不可用。实际上为了更好的完成烧结,更高的烧结温度950℃膜层才会达到较优,电阻也会比较小。使用铂浆很多场合就是需要铂高温下的稳定性,所以铂浆最高可以烧到1400-1500℃膜层还会比较稳定。使用时可以根据需要选择不同的烧结温度,铂浆都能胜任。

一般元件支撑后工作温度都在-20~+85℃范围,严苛一些的工业级 -40~125℃,铂层在这个范围内完全稳定不会发生任何变化。但有的铂浆烧结后要长期在高温下工作,有的甚至长期在1000℃左右,有用户反馈说测试电阻会随着时间发生变化,一般表现为电阻增大。根据应用环境的不同,我们开发了不同的浆料类型来满足各个环境。

55H-1805,  850℃烧成,性价比较高

55H-1803,  850℃烧成,电阻较小

55H-1803D, 1150~1250℃烧成,能满足1000内长期工作。

对于其他工作环境,可以根据要求开发新型号。

本文案由深圳市赛雅电子浆料有限公司工艺工程师编辑整理,如需转发请注明出处。



① 更多电子浆料方面的知识,请关注本公司论坛 https://www.sryeo.com/list/4.html,

② 加微信号:13510026516 郭师傅,获取浆料方面专业支持。

③ 关注本公司公众号:深圳赛雅浆料
