详细产品规格参数请咨询：13510026516（微信同号）
铂浆是由纯铂微颗粒，有机物和粘合剂经过混合压制成的均匀膏状浆料。铂有着极其稳定的金属属性，在传感器电极，高温共烧元件上发挥着重要的作用。
施工工艺：
1. 施工工艺。
本系列铂浆适合大多场合应用场景，丝网印刷，点胶，简单的手工涂抹均可。印刷后放置5~10分钟。
2. 烘干，放入烘箱150℃，烘干10分钟（链式隧道炉烧结本步骤可忽略），
3，烧结，5~8℃每分钟升温，峰值最低温度850℃，10分钟。（根据实际工艺需要可以烧到950℃，更高的烧结温度膜层会达到较优，电阻也会比较小。使用铂浆很多场合就是需要铂高温下的稳定性，所以铂浆最高可以烧到1400-1500℃膜层还会比较稳定。使用时可以根据需要选择不同的烧结温度，铂浆都能胜任。）
4. 耐温性能。铂层在-40~125℃范围内完全稳定不会发生任何变化。但有的铂浆烧结后要长期在高温下工作，有的甚至长期在1000℃左右，我们开发了不同的浆料类型来满足各个环境。

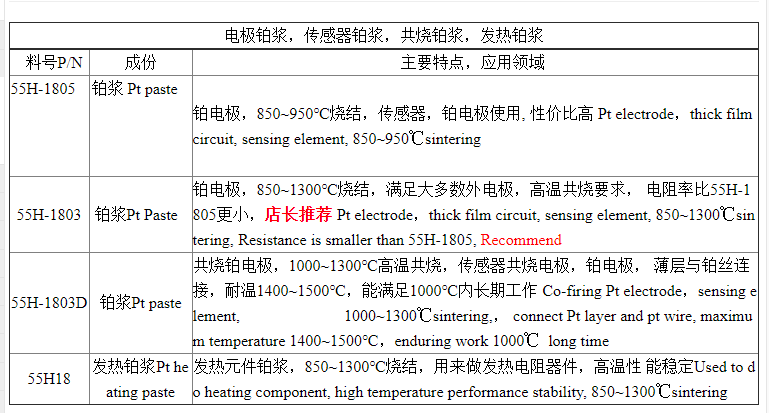

55H-1805, 850℃烧成，性价比较高
55H-1803, 850℃烧成，电阻较小，店长推荐
55H-1803D, 1000~1250℃烧成，能满足1000℃内长期工作
产品规格书/Specification
|
产品/product: |
氧化铝陶瓷发热电阻浆料/ Alumina ceramic board heating Resist paste |
|
料号/Part number: |
55H18 |
适用范围/Application:
此产品适用于氧化铝陶瓷加热电路使用。
The resist paste applies to alumina ceramic heating resistor paste.
使用条件/Operating conditions：
|
基材 Substrate |
氧化铝陶瓷 Alumina ceramic |
|
印刷 Printing |
200-250目丝网印刷 200-250 mesh stainless screen |
|
流平 Levelling |
室温下流平5-15分钟（时间根据流平的实际情况决定）。 5-15min minutes at room temperature |
|
干燥 Drying |
通风烘箱烘烤100-150℃，10-15分钟 （烘考温度低于300℃，可根据烘烤的实际情况决定烘烤时间。） 100 |
|
烧结 Firing Condition |
隧道炉空气气氛下烧结，峰值850℃（推荐值），10分钟。 Atmospheric firing in belt furnace with peak time of 10 Minutes at |
|
Thinner |
ST1001 |
性能/Characteristics：
1. 浆料性能/Paste Characteristics：
|
性能Characteristic |
标准Standard |
测试方法及条件 Test method and conditions |
|
|
1 |
Fineness |
≤8μm |
FOG test |
|
2 |
Viscosity |
120-280Pa.s |
Brookfield HBT utility cup and spindle (SC4-14/6R), 10rpm, 25± Brookfield HBT（博利飞）粘度计， 转子SC4-14/6R), 10rpm, 25± 粘度可根据用户实际需要调节。 |
2. 烧结后特性/Characteristics after firing：
在1烧结条件下，膜厚8
|
特性 Characteristics |
Standard 标准 |
测试方法和条件 Test method and conditions |
|
|
3 |
外观 Appearance |
紧凑，致密 Compact and unknit |
Eyeballing |
|
4 |
方阻值 Resistivity |
如下表格 As below form |
标准膜厚10μm Standard film thickness is |
|
温度系数 TCR |
如下表格 As below form |
HTCR 25 |
|
|
产品系列 |
氧化铝陶瓷发热电阻浆料 Alumina ceramic board heating Resist paste |
|||
|
P/N |
resistivity (Ω/□) |
TCR (ppm/℃) |
烧结温度℃ Sintering |
viscosity (kcps) |
|
55H18-0R03030 |
0.03 |
3000 |
850 |
150-300 |
|
55H18-0R04030 |
0.04 |
3000 |
||
|
55H18-0R05030 |
0.05 |
3000 |
||
保存条件，有效期/Storage condition and Term of validity
产品应在5
包装方式/Packaging method：
